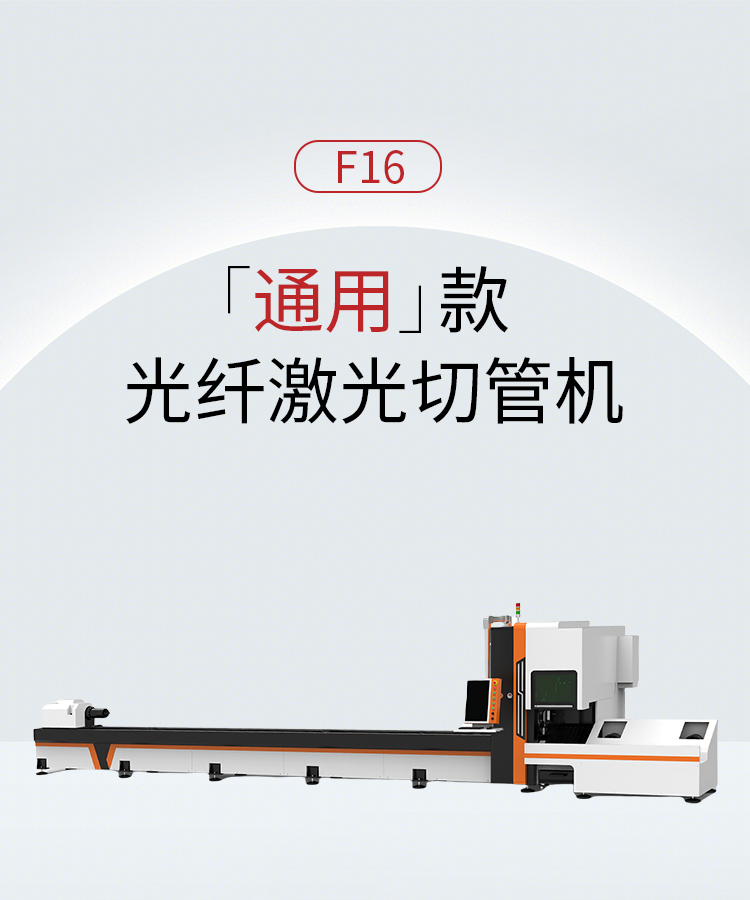

唯拓产品介绍

气动卡盘
管材夹紧采用气动自定心卡盘，管材一键夹持到位，夹紧力度可调整，夹持小管薄管不易变形，夹持重管稳定有力。

任意管型可切割
可以切割方管、矩形管、圆管、腰圆管、椭圆管、槽钢、角铁、异型管等多种管型。

上料变径轮支撑
变径轮式支撑确保重管支撑有力，辅助对中夹持机构，管材送料精准到达卡盘中心。

下料浮动尾料支撑
动态支撑自适应管材尾料的不同姿态支撑需求，实现管材切割过程从前到后的整体姿态稳定，保证切割精度和效果。

专业管材切割控制系统
FSCUT5000B切割系统随控一体，匹配高转速伺服电机，加工更加稳定高效，大大降低设备故障率，设备维护更简单。

激光切割头-Raytools
具有高适配性，优化的光学配置和平滑高效的气流设计，显著提高切割质量及效率。重量轻，体积小巧，降低机床负载，提高了切割速度及质量。

功率

1500W 3000W

碳钢	10	mm
不锈钢	8	mm
铝	6	mm
黄铜	4	mm

碳钢	12	mm
不锈钢	10	mm
铝	8	mm
黄铜	6	mm

机型

F12 F16 F20 F25 F35

圆管尺寸范围	20-120	mm
方管尺寸范围	2020-8080	mm
单根管材最大重量	100	KG
最大落料长度	小于6	m
外形尺寸	11X2.45X2.6	m
设备总重	≈4.3	T
定位精度	0.05	mm
重复定位精度	0.03	mm
卡盘最大转速	130	r/min
最大加速度	1.2	g
Z轴最大速度	80	m/min
切割精度	±0.2	mm
可加工最大长度	6300	mm

圆管尺寸范围	10-160	mm
方管尺寸范围	1010-110110	mm
单根管材最大重量	160	KG
最大落料长度	小于6	m
外形尺寸	11X2.45X2.6	m
设备总重	≈4.5	T
定位精度	0.05	mm
重复定位精度	0.03	mm
卡盘最大转速	130	r/min
最大加速度	1.2	g
Z轴最大速度	80	m/min
切割精度	±0.2	mm
可加工最大长度	6000	mm

圆管尺寸范围	20-220	mm
方管尺寸范围	2020-150150	mm
单根管材最大重量	225	KG
最大落料长度	小于6	m
外形尺寸	11X2.5X2.6	m
设备总重	≈5	T
定位精度	0.05	mm
重复定位精度	0.03	mm
卡盘最大转速	130	r/min
最大加速度	1.2	g
Z轴最大速度	80	m/min
切割精度	±0.2	mm
可加工最大长度	6000	mm

圆管尺寸范围	20-250	mm
方管尺寸范围	2020-170170	mm
单根管材最大重量	225	KG
最大落料长度	小于6	m
外形尺寸	11X2.5X2.6	m
设备总重	≈5	T
定位精度	0.05	mm
重复定位精度	0.03	mm
卡盘最大转速	130	r/min
最大加速度	1.2	g
Z轴最大速度	80	m/min
切割精度	±0.2	mm
可加工最大长度	6000	mm

圆管尺寸范围	50-350	mm
方管尺寸范围	5050-240240	mm
单根管材最大重量	400	KG
最大落料长度	小于6	m
外形尺寸	12.4X2.1X2.7	m
设备总重	≈7	T
定位精度	0.05	mm
重复定位精度	0.03	mm
卡盘最大转速	75	r/min
最大加速度	1.2	g
Z轴最大速度	72	m/min
切割精度	±0.2	mm
可加工最大长度	6000	mm
