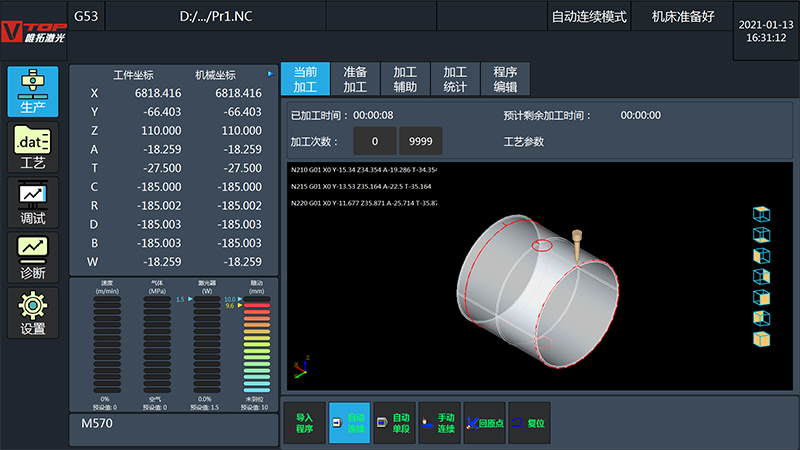

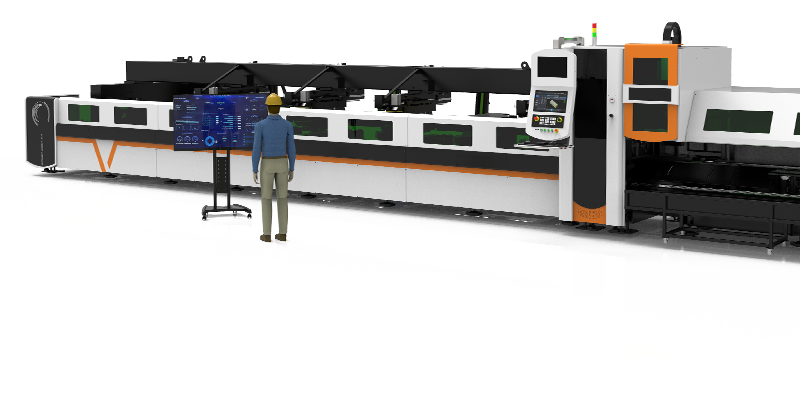

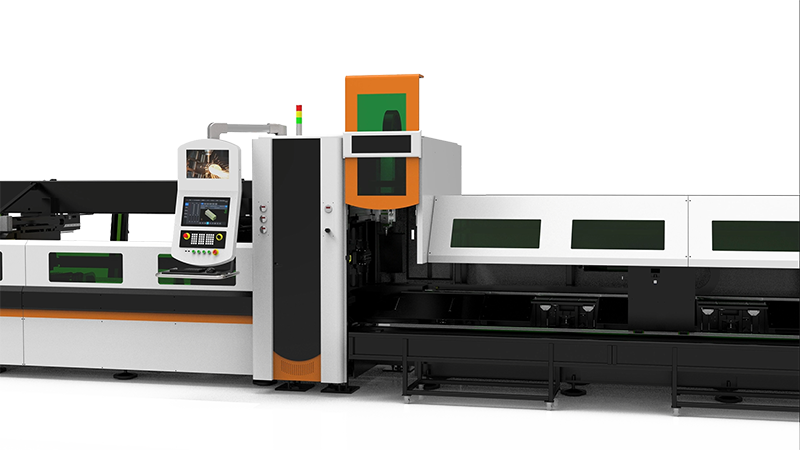

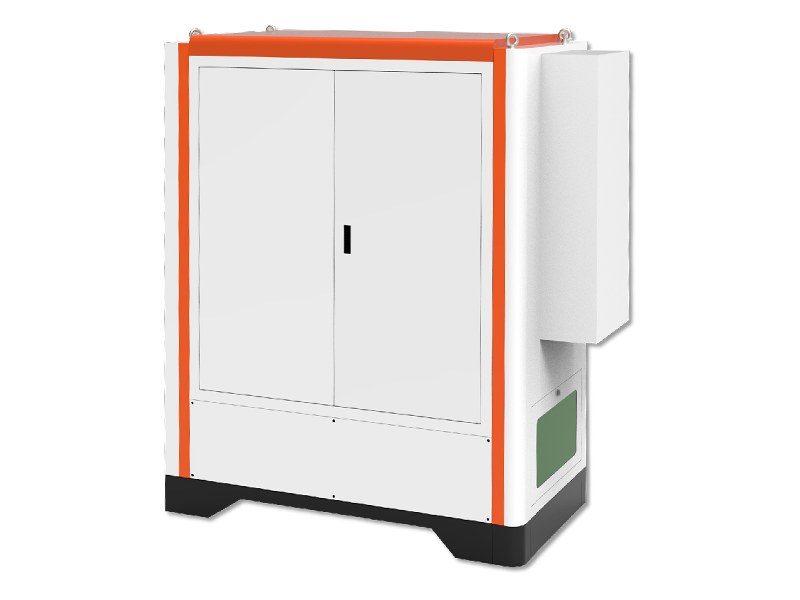

全新架构PA触屏总线切割系统

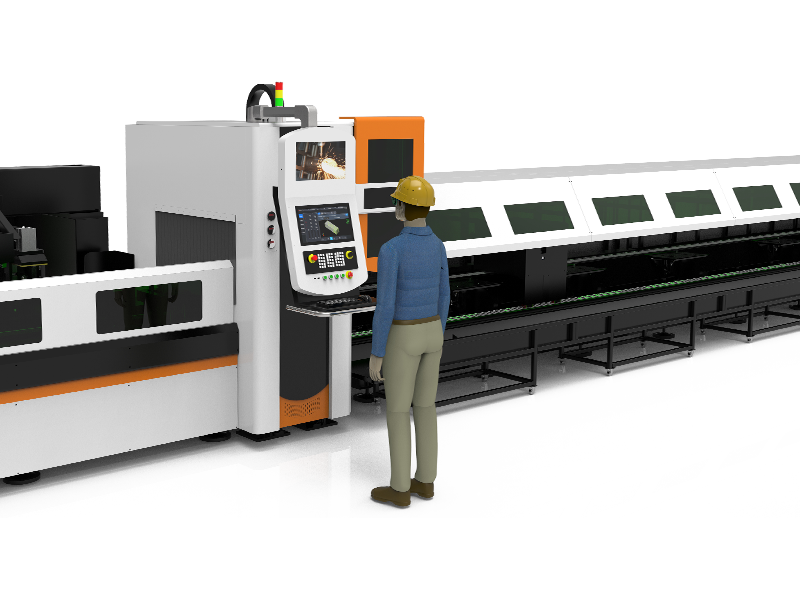

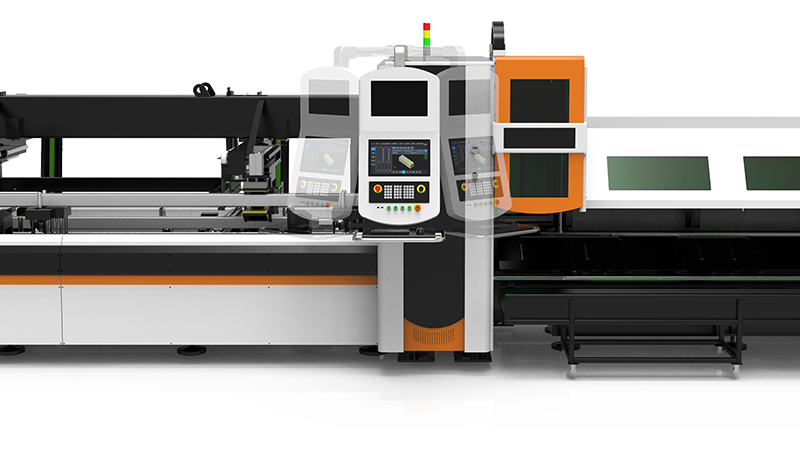

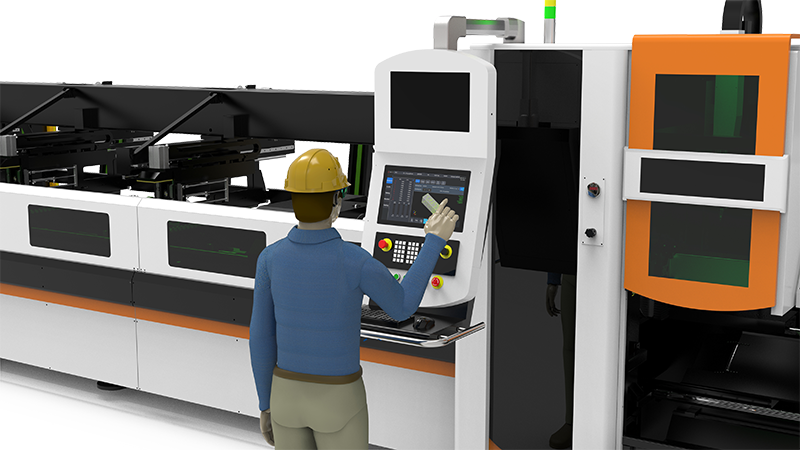

高端数控款激光切管机配置了最新一代PA总线切割系统,并完全支持触屏操作模式。切割系统使用全新的UI界面,系统升级后包含计划、生产、工艺、调试、维护、诊断、设置七大模块。整个系统更加智能化、数字化,并且能与智能制造工厂EMS智能云数据管理系统进行无缝对接,真正实现全方位满足客户各种需求。
专业的管材切割套料软件
高端数控款光纤激光切管机可配置专业的西班牙Lantek管材套料软件,功能强大。Lantek Flex3d Tubes支持如SAT和IGES的各种管材、型材的导入。让3D设计变得简单直观,能显示最终在机器中切割的设计轮廓结果。通过系统参数设置,用户可更改以前所做的任何操作值,包括更改每个管件的初始参数(增长、缩短、直径变化)。此外,Lantek Flex3d Tubes还支持自动导入仓库数据和计算供应需求,让用户可以获得最优质的NC代码和管件。

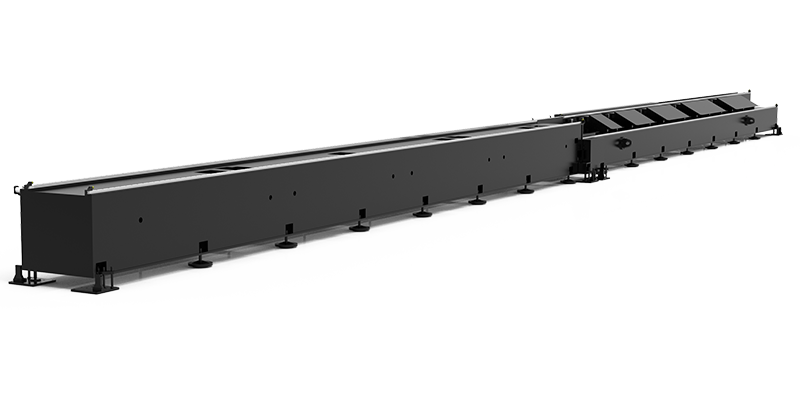

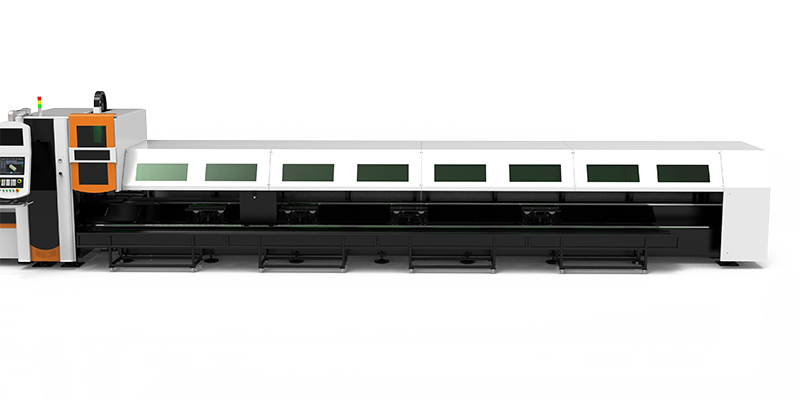

全厚钢板焊接机床
设备搭载的机床焊接板材厚度最厚达25mm,单机重量重达7吨,高端数控机床结构稳定强悍,使用寿命长且不易变形。

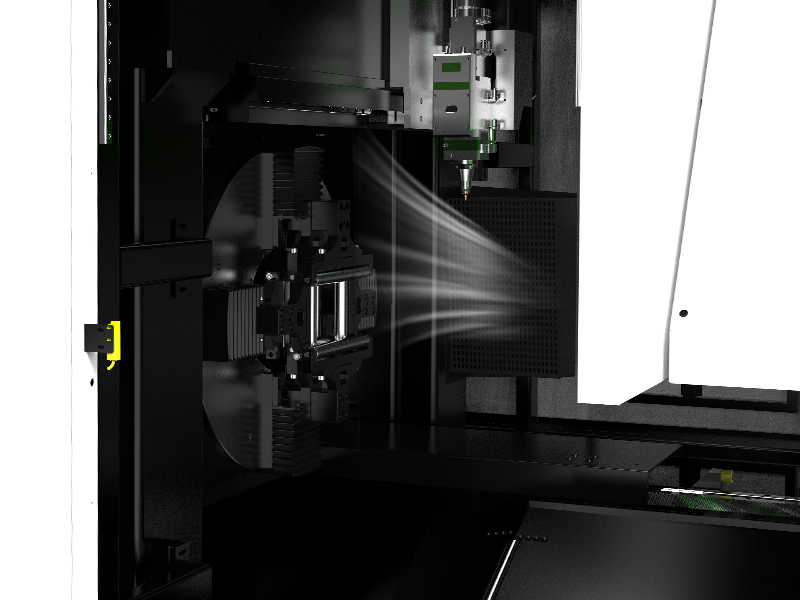

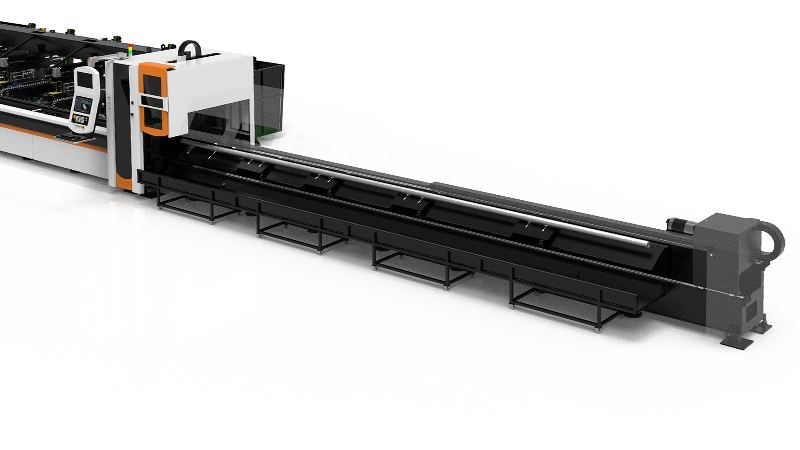

浮动支撑系统
高端数控款光纤激光切管机采用最新的浮动支撑系统,管材切割过程中支撑自动同步适应管材旋转姿态变化,确保始终与管材底部接触实现连续支撑,让管材在连续切割过程中更加稳定。

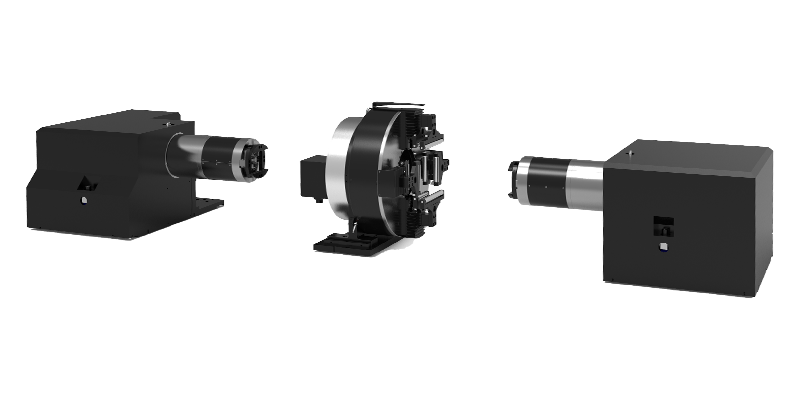

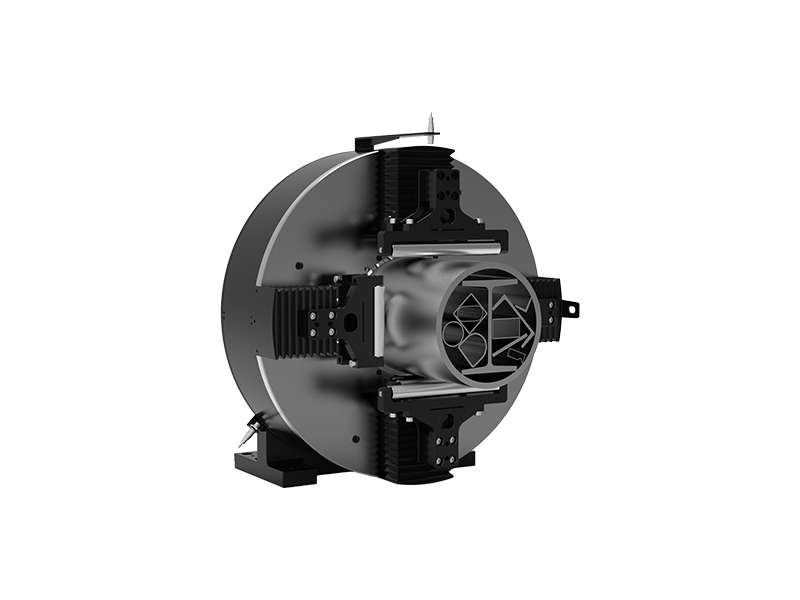

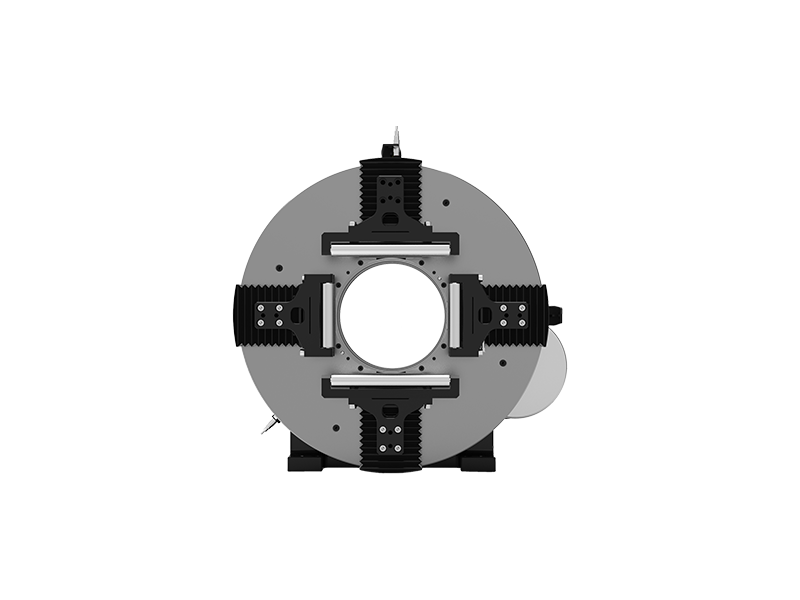

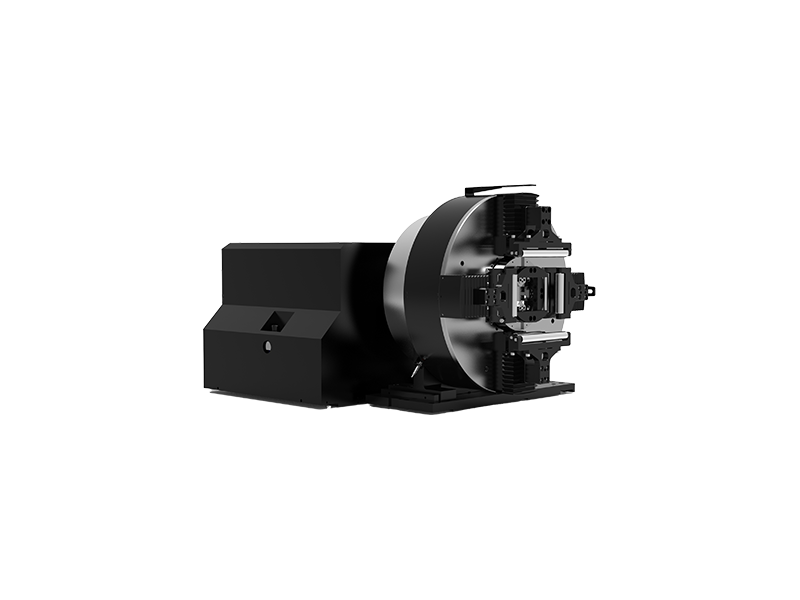

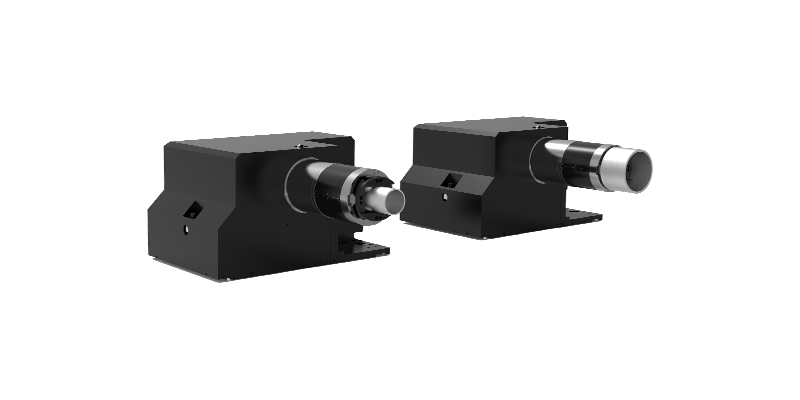

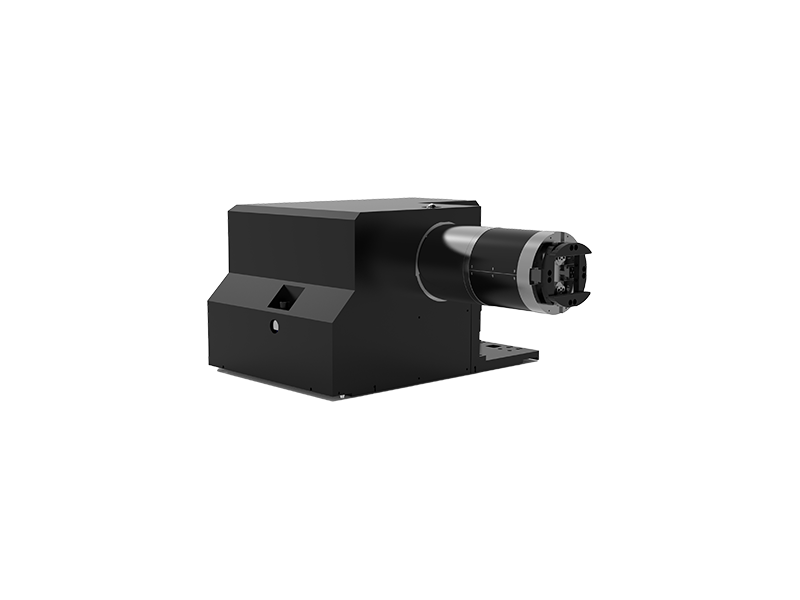

专业自定心气动卡盘夹持系统
高端数控版光纤激光切管机的气动卡盘采用高轴承钢材质,具有密封性高,动态性能好的优势。卡盘最高转速可达120r/min,中间卡盘创新使用铸造框架嵌入式安装,可与机床主体融为一体,超高转速切割稳如泰山。此外,全行程夹持无需调整卡爪位置。
辅助上料对中装置
在上料端的前后均配置2个辅助上料对中装置,在上料机机械手将管材落料到上料端时候,对中装置将管材落下位置控制并固定精准到位,卡盘即可自动快速移动到管材端进行夹持。
浮动尾料支撑
动态支撑自适应管材尾料的不同姿态支撑需求,实现管材切割过程从前到后的整体姿态稳定,保证切割精度和切割效果。浮动顶料和尾料支撑同步作用,轻松实现小长管和异型管切割能力。

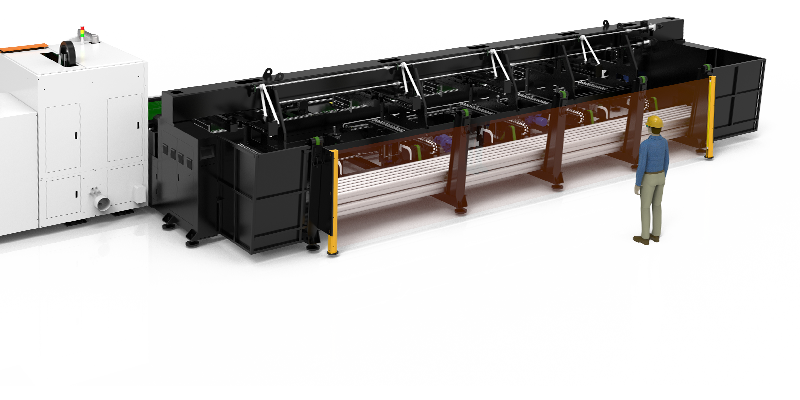

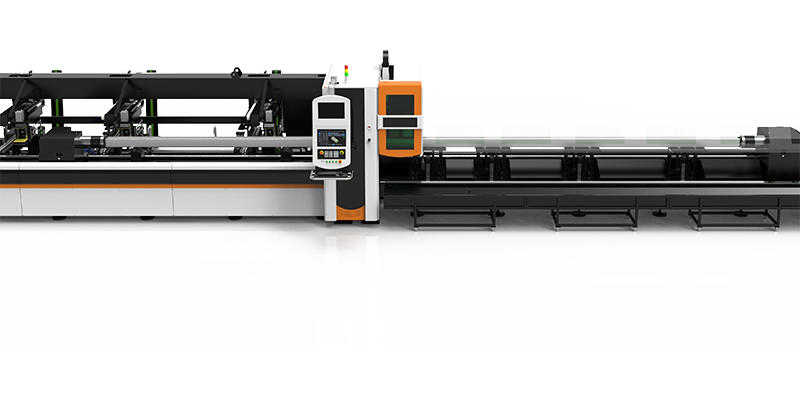

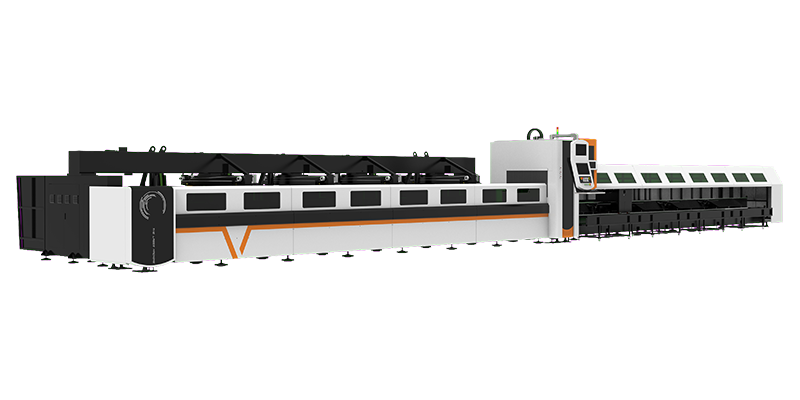

全自动上料机
高端数控版管材全自动化上料机可实现圆管、方管等管材的全自动输入,避免人工上料干预,它让大批量的管材超高效率加工成为了可能。通过 PLC 程序控制结合数控切割系统,完成对不同类型、不同长度的管材进行自动送料、分料、测长、上料和自动切割,管材加工过程一气呵成。此外,它还可以实现切管机无人值守操作模式,上料机同时具备与料库无缝对接的能力。
自动收料装置
高端数控版光纤激光切管机可以选配履带收料装置,实现工件分类自动收料入库,节约人工成本至少40%。
功率
碳钢 |
10 |
mm |
不锈钢 |
6 |
mm |
镀锌 |
5 |
mm |
铝 |
4 |
mm |
黄铜 |
3 |
mm |
紫铜 |
2 |
mm |
碳钢 |
16 |
mm |
不锈钢 |
10 |
mm |
镀锌 |
8 |
mm |
铝 |
6 |
mm |
黄铜 |
5 |
mm |
紫铜 |
3 |
mm |
碳钢 |
20 |
mm |
不锈钢 |
12 |
mm |
镀锌 |
10 |
mm |
铝 |
10 |
mm |
黄铜 |
8 |
mm |
紫铜 |
4 |
mm |
碳钢 |
22 |
mm |
不锈钢 |
14 |
mm |
镀锌 |
14 |
mm |
铝 |
12 |
mm |
黄铜 |
10 |
mm |
紫铜 |
6 |
mm |
机型
圆管尺寸范围 |
20-250 |
mm |
方管尺寸范围 |
20*20-172*172 |
mm |
可加工最大长度 |
6200 |
mm |
单根管材最大重量 |
225 |
KG |
最短余料 |
150 |
mm |
外形尺寸 |
11990*2280*2700 |
mm |
卡盘最大转速 |
130 |
r/min |
激光头移动轴最大速度 |
60 |
m/min |
卡盘送料轴最大加速度 |
1.5 |
g |
激光头移动轴最大加速度 |
0.8 |
g |
切割精度 |
0.02 |
mm |
圆管尺寸范围 |
50-350 |
mm |
方管尺寸范围 |
50*50-240*240 |
mm |
可加工最大长度 |
6000 |
mm |
单根管材最大重量 |
400 |
KG |
最短余料 |
240/120 |
mm |
外形尺寸 |
12.4X2.1X2.7 |
m |
卡盘最大转速 |
75 |
r/min |
激光头移动轴最大速度 |
60 |
m/min |
卡盘送料轴最大加速度 |
0.6 |
g |
激光头移动轴最大加速度 |
0.6 |
g |
切割精度 |
±0.2 |
mm |
圆管尺寸范围 |
20-250 |
mm |
方管尺寸范围 |
20*20-172*172 |
mm |
可加工最大长度 |
6200 |
mm |
单根管材最大重量 |
225 |
KG |
最短余料 |
150 |
mm |
外形尺寸 |
11990*5140*2700 |
mm |
卡盘最大转速 |
130 |
r/min |
自动上料管材种类 |
4.5--6.2 |
m |
管材上料长度范围 |
4.5--6.2 |
m |
料台最大承重 |
2.5 |
T |
切割精度 |
0.02 |
mm |
