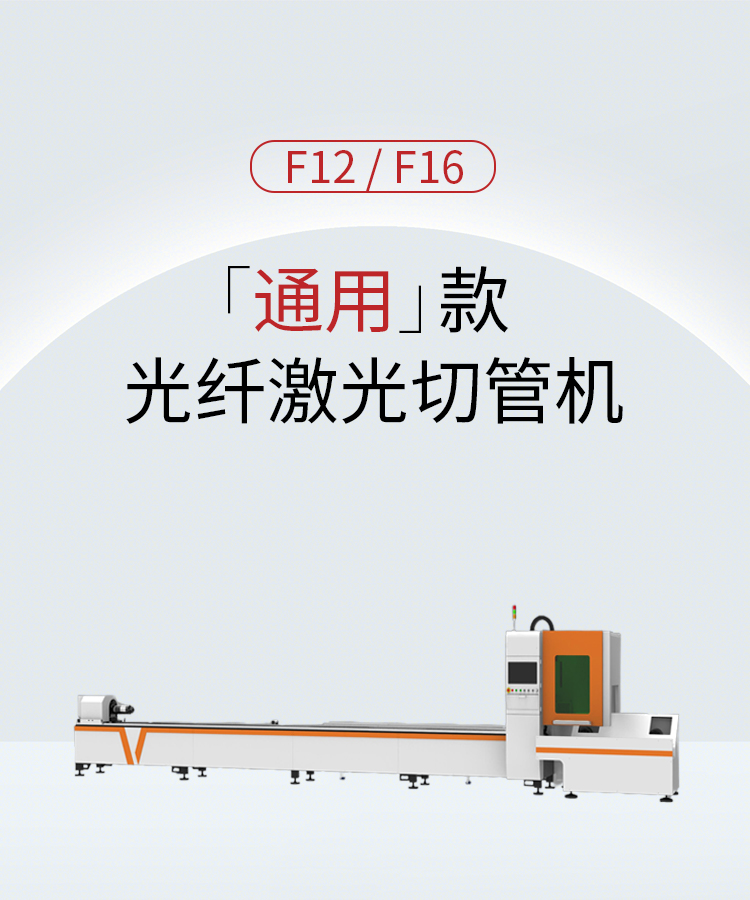

唯拓产品介绍

免画图
常规圆管、方管、矩形管切割三维图，可以通过套料功能实现快速的菜单式建模出图，并支持V型、D型等多种管材免焊接V口一键生成，不需要使用三维软件SOLIDWORKS、UG绘制。

智能便捷的操作系统
通用型的操作系统，深度优化，响应快，人机交互界简洁直观，简单易学。使速度、功能、稳定性完美结合。

丰富的功能应用
一键切断，自动寻中，管材校正，端面自动对齐，工艺库等，应用功能丰富、使用、便捷。

全行程夹持卡盘
可适应圆管、方管、矩形管、椭圆管、异型管等多种管型的一键快速对中夹持切割。

切割范围更大
采用方孔全行程气动精密卡盘，比常规卡盘夹持范围更大。圆管加工范围：直径10-120mm ;方管加工范围：10×10-120mm×120mm

高效切割
最大加速度为1.5G，卡盘转速为150r/min，可高效切割小管材，使生产效率提高一倍。

功率

1500W 3000W

碳钢	10	mm
不锈钢	8	mm
铝	6	mm
黄铜	4	mm

碳钢	12	mm
不锈钢	10	mm
铝	8	mm
黄铜	6	mm

机型

F12 F16

管材切割长度	6000	mm
管材切割范围	圆管Ø10-120；方管10×10-120×120	mm
管材切割类型	圆管、方管、矩形管、椭圆管、异型管	种
最大加速度	1.5	G
卡盘最大转速度	150	r/min
总功率	13	KW
设备占地	长9950 宽1378 高2147	mm
X Y轴定位精度	0.05	mm
X Y轴重复定位精度	0.03	mm
X轴行程	6050	mm
Y轴行程	200	mm
Z轴行程	120	mm

管材切割长度	6000	mm
管材切割范围	圆管Ø10-160；方管10×10-160×160	mm
管材切割类型	圆管、方管、矩形管、椭圆管、异型管等	种
最大加速度	1.5	G
卡盘最大转速度	150	r/min
总功率	13	KW
设备占地	长9950 宽1378 高2147	mm
X Y轴定位精度	0.05	mm
X Y轴重复定位精度	0.03	mm
X轴行程	6050	mm
Y轴行程	200	mm
Z轴行程	120	mm

样品展示
